Vaillant Wärmepumpen-Kaskade mit 20 kW Leistung in 93164 Laaber

Für ein Gebäude in 93164 Laaber im Landkreis Regensburg haben wir eine leistungsstarke Wärmepumpenanlage mit insgesamt rund 20 kW Heizleistung realisiert. Zum Einsatz kommt eine Vaillant Wärmepumpen-Kaskade aus zwei VWL 105 Luft-Wasser-Wärmepumpen, die gemeinsam die Wärmeversorgung für zwei unterschiedliche Gebäudebereiche übernehmen.

Die Besonderheit des Projekts liegt neben der Kaskadenschaltung in der getrennten Versorgung von Neubau und bestehendem Gebäudeteil beziehungsweise Anbau. Beide Bereiche verfügen über einen eigenen Heizkreis und können dadurch bedarfsgerecht mit Wärme versorgt werden.

Warum eine Wärmepumpen-Kaskade mit zwei Vaillant VWL 105?

Bei größeren Gebäuden oder einem entsprechend hohen Wärmebedarf kann es sinnvoll sein, die benötigte Leistung auf mehrere Wärmepumpen aufzuteilen. Bei einer Kaskadenanlage werden die einzelnen Geräte gemeinsam geregelt und abhängig vom aktuellen Wärmebedarf eingesetzt.

Bei diesem Projekt arbeiten zwei Vaillant VWL 105 Außeneinheiten zusammen und stellen insgesamt rund 20 kW Wärmepumpenleistung bereit. Wird nur wenig Wärme benötigt, kann die Anlage ihre Leistung entsprechend anpassen. Steigt der Wärmebedarf, wird zusätzliche Leistung über die zweite Wärmepumpe bereitgestellt.

Eine solche Kaskadenlösung bietet mehrere Vorteile:

• Hohe Heizleistung für größere Gebäude
• Bedarfsgerechte Bereitstellung der benötigten Wärmeleistung
• Flexible Anpassung an unterschiedliche Lastzustände
• Geeignet für Gebäude mit mehreren Heizkreisen und Nutzungsbereichen
• Aufteilung der Gesamtleistung auf zwei Außeneinheiten

Zwei separate Heizkreise für Neubau und Bestand

Eine wichtige Anforderung bei diesem Projekt in Laaber war die getrennte Wärmeversorgung der beiden Gebäudebereiche. Sowohl der Neubau als auch der Anbau beziehungsweise Bestandsbereich erhielten einen eigenen Heizkreis.

Hierfür wurden zwei separate Pumpengruppen installiert. Auf diese Weise lassen sich unterschiedliche Anforderungen an Wärmebedarf, Heizflächen und Vorlauftemperaturen bei der Anlagenregelung berücksichtigen.

• Eigene Pumpengruppe für den Neubau
• Eigene Pumpengruppe für den Bestandsbereich beziehungsweise Anbau
• Bedarfsgerechte Versorgung beider Gebäudeteile
• Individuelle Abstimmung der Heizkreise

200-Liter-Pufferspeicher als hydraulische Schnittstelle

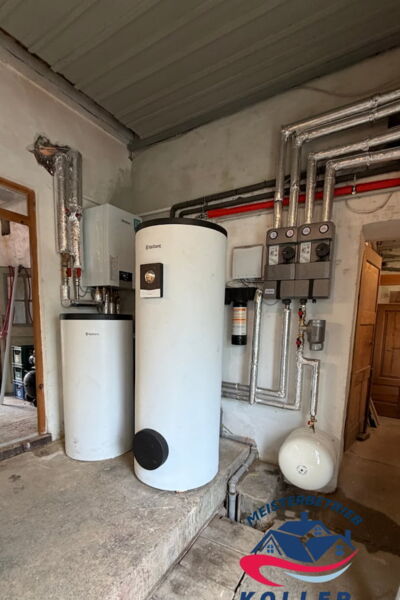

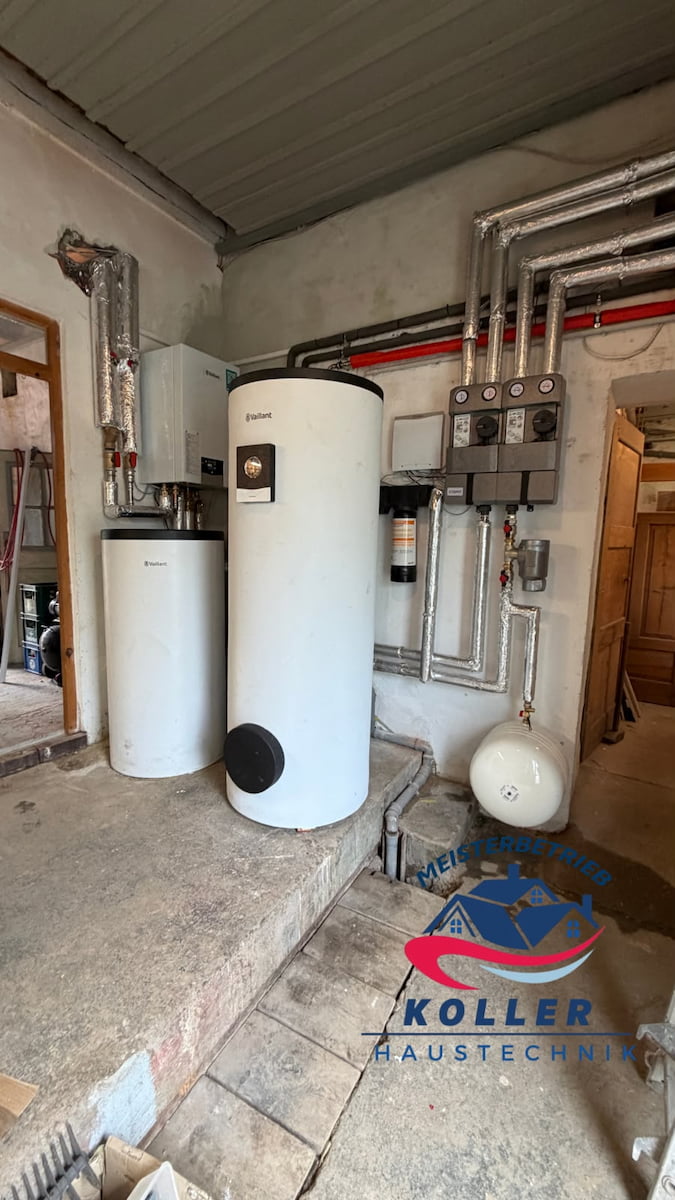

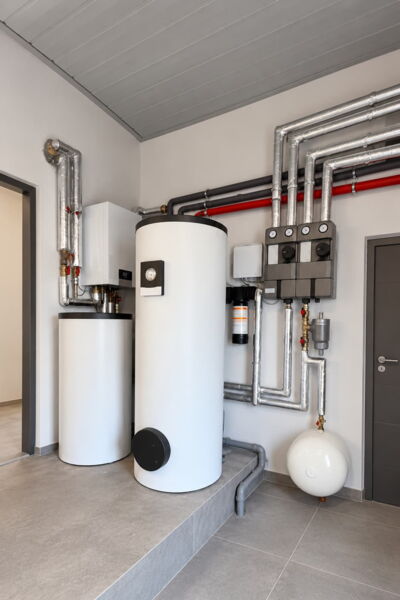

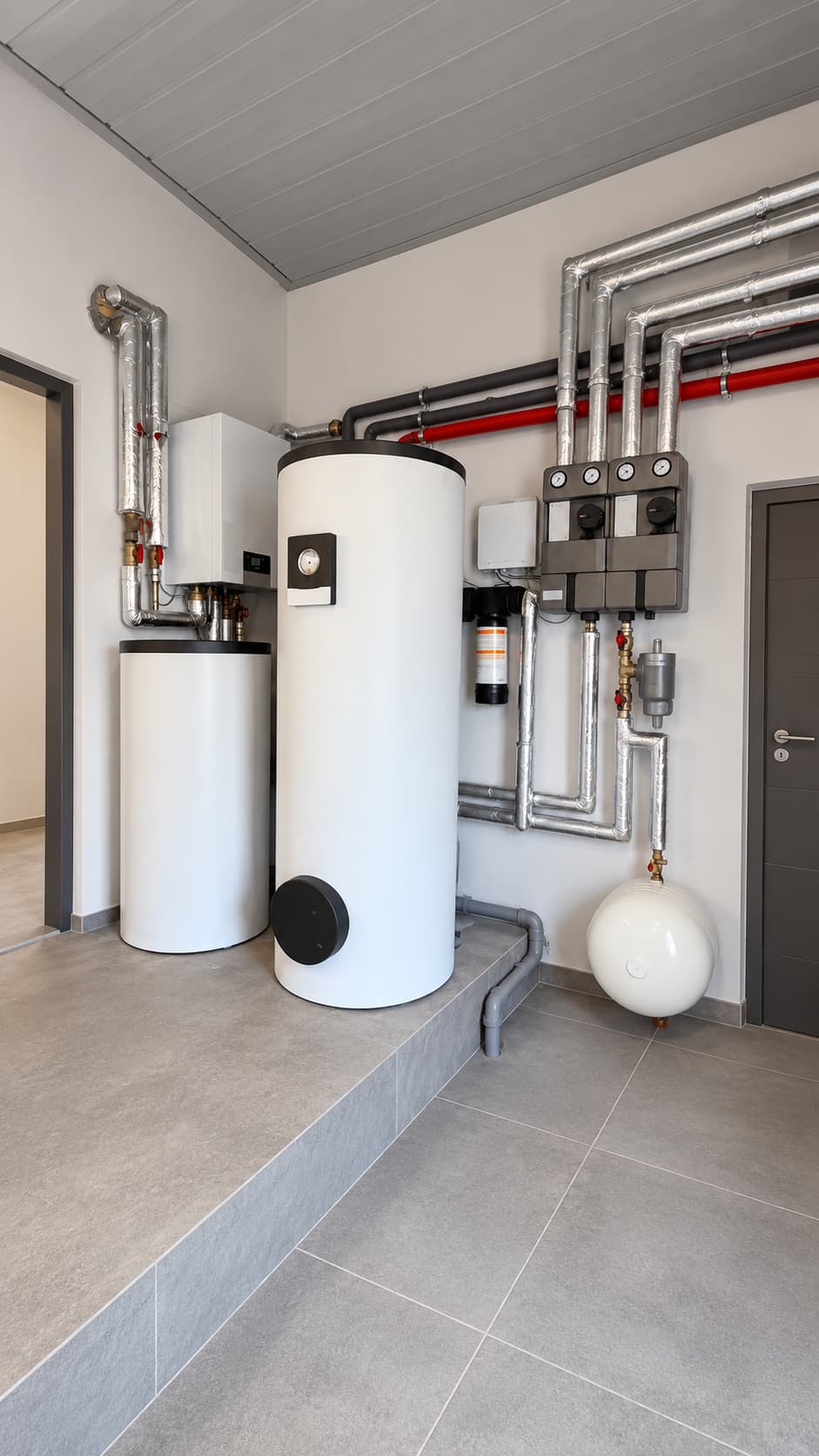

Im Technikraum wurde ein 200-Liter-Pufferspeicher in das Heizsystem integriert. Er bildet die hydraulische Schnittstelle zwischen der Wärmepumpen-Kaskade und den beiden angeschlossenen Heizkreisen.

Der Pufferspeicher unterstützt einen gleichmäßigen Anlagenbetrieb und stellt ausreichend Heizungswasser für die Wärmeverteilung zur Verfügung. Die gesamte Hydraulik wurde individuell auf die Anforderungen des Gebäudes und der beiden Heizkreise abgestimmt.

Zentrale Regelung der Wärmepumpen-Kaskade

Damit Wärmepumpen, Pufferspeicher und Heizkreise optimal zusammenarbeiten, wurde ein Vaillant VWZ-Wärmepumpenmodul in das System integriert. Es übernimmt wichtige Aufgaben innerhalb der Anlagensteuerung und ermöglicht die koordinierte Regelung der verschiedenen Komponenten.

Bei der Installation haben wir zudem darauf geachtet, den Technikraum übersichtlich aufzubauen und die relevanten Bauteile für spätere Wartungs-, Prüf- und Einstellarbeiten gut zugänglich zu halten.

Fachgerechte Aufstellung der beiden Außengeräte

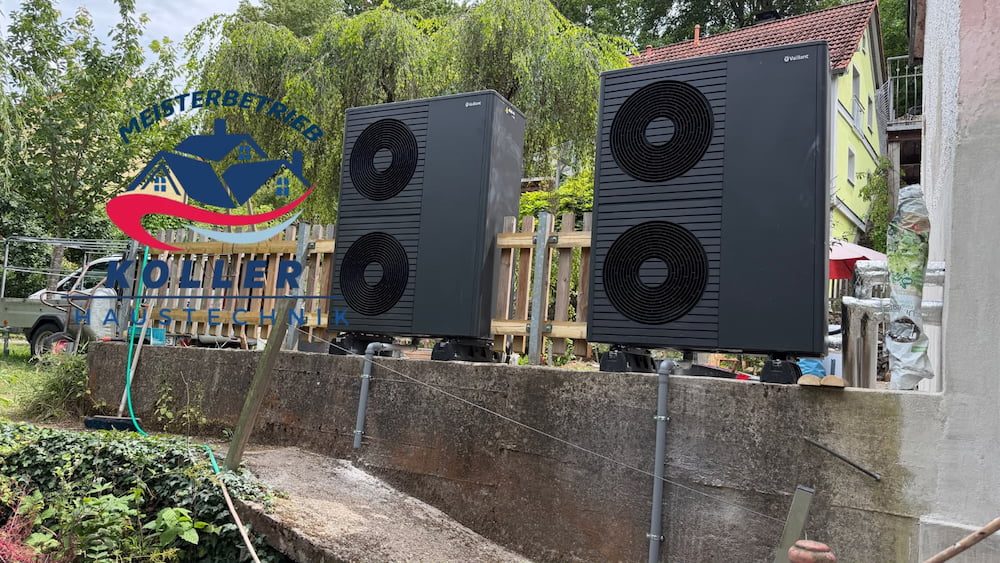

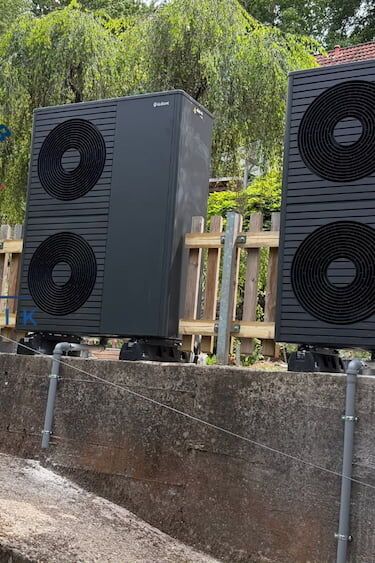

Die zwei Vaillant Außeneinheiten wurden auf stabilen, für Wärmepumpen geeigneten Montagesockeln aufgestellt. Bei der Positionierung wurden unter anderem die örtlichen Platzverhältnisse, die Leitungswege, notwendige Abstände sowie eine möglichst gute Zugänglichkeit berücksichtigt.

Auch die Kondensatableitung spielt bei Luft-Wasser-Wärmepumpen eine wichtige Rolle. Das insbesondere während des Abtaubetriebs entstehende Wasser muss kontrolliert abgeführt werden. Die Kondensatleitungen wurden deshalb entsprechend nach unten geführt und in das Gesamtkonzept der Aufstellung integriert.

Unser Leistungsumfang in Laaber

• Beratung und technische Planung der Wärmepumpenanlage
• Auslegung der benötigten Heizleistung
• Installation von zwei Vaillant VWL 105 Luft-Wasser-Wärmepumpen
• Aufbau und Regelung der Wärmepumpen-Kaskade
• Integration eines 200-Liter-Pufferspeichers
• Installation zweier separater Pumpengruppen und Heizkreise
• Hydraulische Einbindung und Anlagenoptimierung
• Aufstellung und Anschluss der Außeneinheiten
• Inbetriebnahme und Einstellung der Heizungsanlage

Wärmepumpen-Kaskade als Lösung für größere Gebäude

Das Projekt zeigt, dass eine Wärmepumpe nicht nur für klassische Einfamilienhäuser interessant ist. Mit einer sorgfältig geplanten Wärmepumpen-Kaskade lassen sich auch höhere Wärmeleistungen sowie Gebäude mit unterschiedlichen Heizbereichen effizient versorgen.

In Laaber entstand so eine moderne Heizungsanlage, die exakt auf die Kombination aus Neubau und Bestandsbereich zugeschnitten wurde. Statt einer Standardlösung wurden Wärmeerzeugung, Hydraulik, Speicher und Heizkreise als Gesamtsystem geplant.
